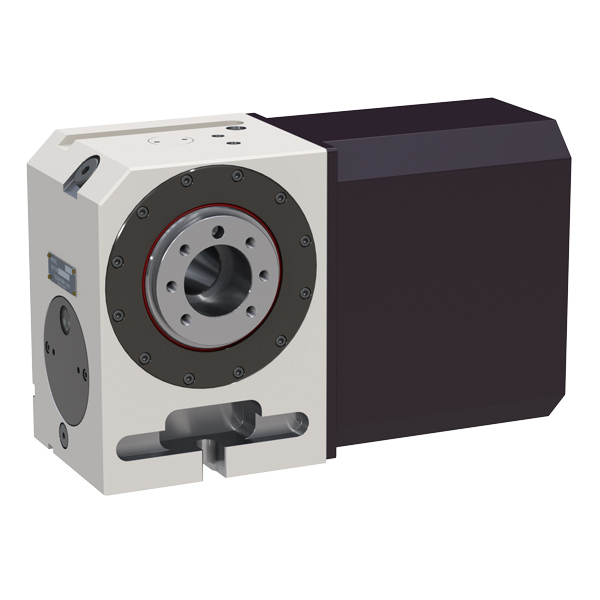

NC Rundtisch mit Kugelgetriebe

RBS type (Ø160)

Die Neueinführung des Tsudakoma Kugelgetriebe Systems.
Dadurch ist es möglich eine zweimal höhere Indexiergeschwindigkeit gegenüber herkömmlichen Modellen zu erzielen, bei hoher Produktivität verbunden mit höchsten Qualitätsansprüchen, dank spielfreiem Getriebe und hoher Steifigkeit.

Eigenschaften

  • Hochgeschwindigkeitsindexierung
  • Kein Spiel, hohe Steifigkeit
  • Energie sparen durch hohe Übertragungseffizienz
  • Extrem geringer Verschleiß
  • Schnell ansprechender Klemmmechanismus. (Neu-Entwicklung)

Anwendung

  • für die Serienfertigung kleiner Teile
  • geeignet für Maschinen mit kompakter Baugröße

Spezifikationen

Spezifikationen Einheit: mm RBS-160R
Außendurchmesser der Spindle   ø100
Tischdurchmesser   ø160
Mittenhöhe   160
Durchlass
・Zentrieraufnahme   ø55H7 x 45
・Bohrung   ø40
T-Nuten- breite   12H8
Führungsblockbreite   14h7
Servomotor (von Fanuc)   αiS4
Übertragbarer Trägheitsmoment auf Motorwelle x10-3kg・m2 0.19
Nettogewicht kg 60
Untersetzungsverhältnis   1/36
Maximale Tischdrehzahl min-1 83.3
(Motordrehzahl: 3,000min-1)
Teilgenauigkeit
(kumulativ)
arc sec 15
Klemmmethode   Pneumatisch
Klemmkraft/0.49MPa paneumatisch Nm 250 (500)*
Maximales Werkstückgewicht
・Vertikal (): mit Reitstock kg 100(200)

*Modell mit erhöhter Klemmkraft

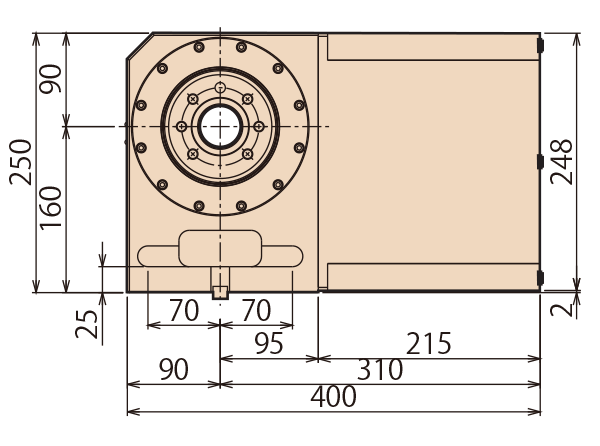

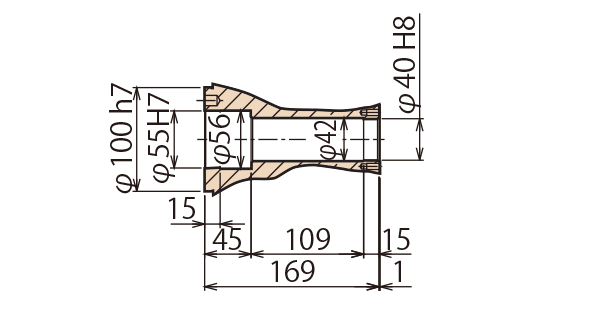

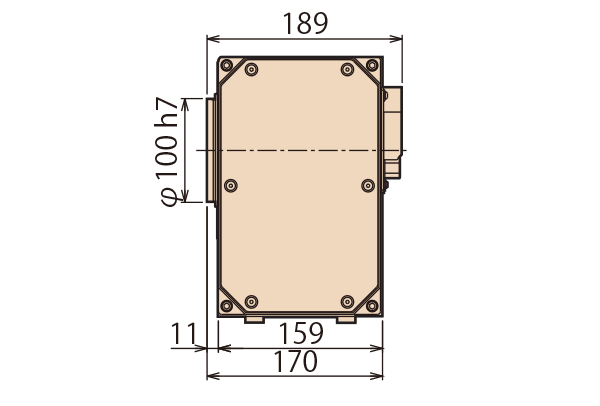

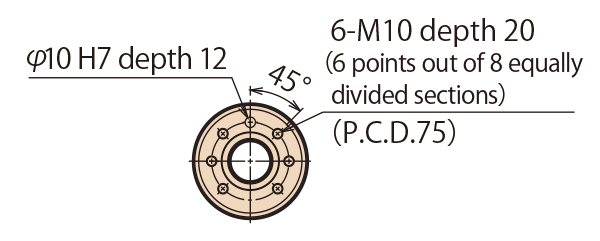

Dimensionen
