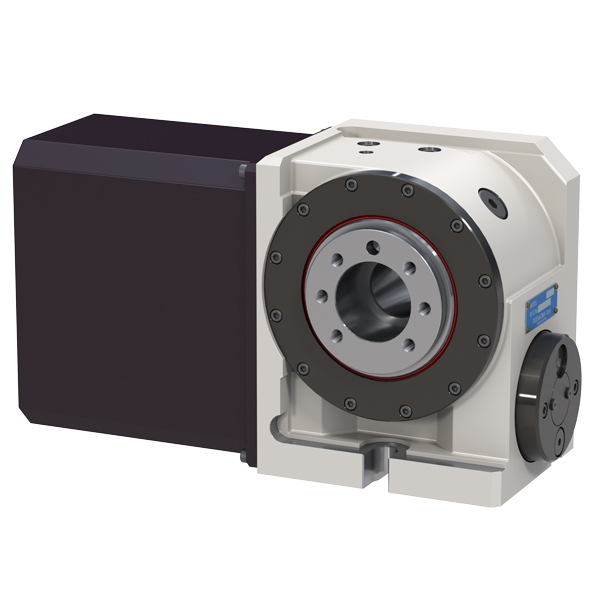

NC-Rundtisch

RWA type (ø160)

Bei der RWA-Serie, Nachfolger der erfolgreichen RNA-Baureihe, handelt es sich um ein Premium Produkt aus dem Hause Tsudakoma. Vielseitig einsetzbar auf allen gängigen Maschinen, vom Bearbeitungszentrum bis zum Bohr - u. Gewindeschneidzentrum. Bei dieser Rundtisch - Serie - erhalten Sie die Möglichkeit Ihre Kosten effizient zu gestalten, die Produktivität zu steigern und in höchster Qualität zu fertigen.

Eigenschaften

  • kompakte Drehdurchführung optimal erhältlich
  • schnell ansprechender Klemmmechanismus
  • Auch als Einstiegs Baureihe RWE verfügbar

Anwendung

  • für die Serienfertigung kleiner Teile
  • geeignet für Maschinen mit kompakter Baugröße

Spezifikationen

Spezifikationen Einheit: mm RWA-160L
Außendurchmesser der Spindle   ø100
Tischdurchmesser   ø160
Mittenhöhe   135

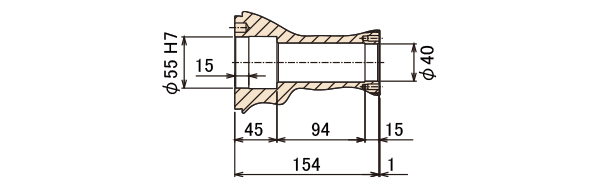

Durchlass
Zentrieraufnahme   ø55H7x45
Bohrung   ø40
T-Nuten- breite   12H8
Führungsblockbreite   14h7
Servomotor (von Fanuc)   αiS2
Übertragbarer Trägheitsmoment auf Motorwelle x10-3kg・m2 0.09
Nettogewicht kg 40
Untersetzungsverhältnis   1/72
Maximale Tischdrehzahl min-1
(Motor: 3,000min-1)		 41.6
Teilgenauigkeit
(kumulativ)		 arc sec 25
Klemmmethode   Pneumatisch
Klemmkraft/0.49MPa pneumatisch Nm 500
Zulässige Drehmoment des Schneckenrades Nm 206
Maximales Werkstückgewicht
・Vertikal (): mit Reitstock kg 100(200)

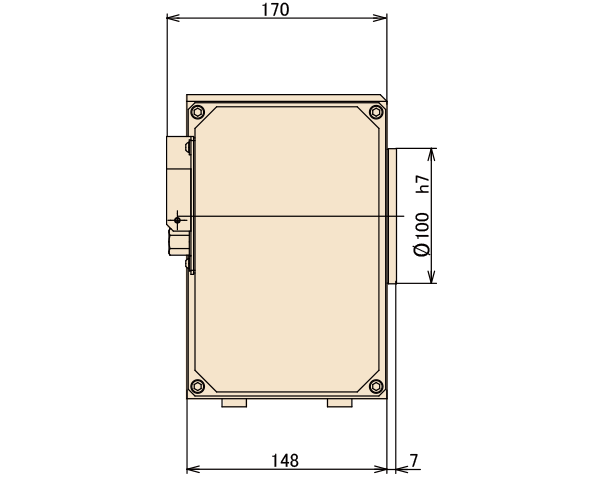

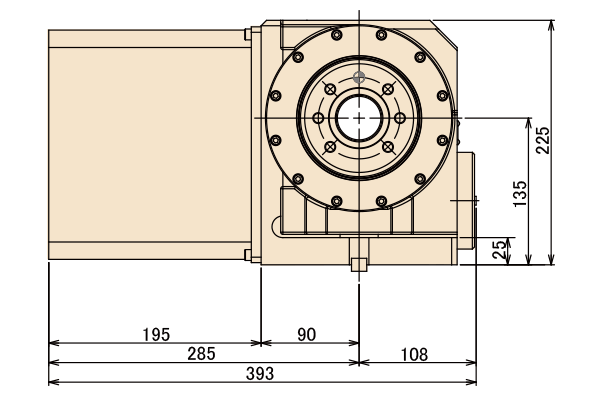

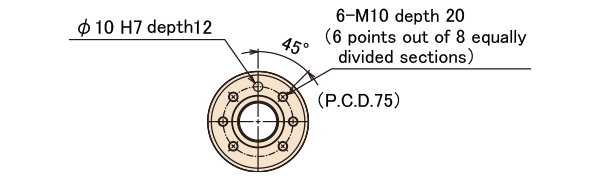

Dimensionen
