ボールドライブNC円テーブル
RBS-160R
最新テクノロジーのボールドライブを採用。
ウォームギヤ比2倍の高速割出とノーバックラッシにより高い生産性と高品位加工が可能になりました。
特徴
- 高速割出
- ノーバックラッシ、高剛性実現
- 高伝達効率による省エネルギー
- 経年劣化が極小
- ハイレスポンスクランプ採用 (新開発)
用途
- 高精度部品加工
- タービンブレード等複雑形容部品の高効率加工

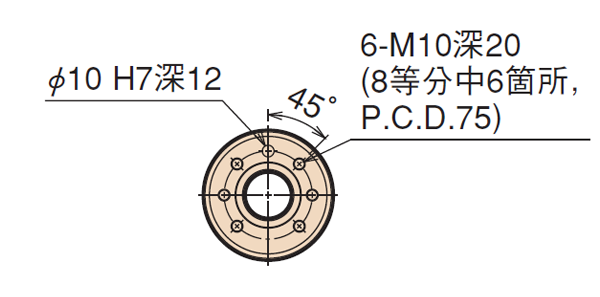

仕様
仕様 | 単位 | RBS-160R |
---|---|---|
スピンドル直径 | mm | ø100 |
テーブル直径 (オプション) | mm | ø160 or ø200 |
センターハイト | mm | 160 |
センター穴 | ||
・口元 | mm | ø55H7 |
・貫通 | mm | ø40 |
テーブルTスロット幅 | mm | 12H8 |
ガイドブロック幅 | mm | 14h7 |
サーボモータ(FANUCの場合) | αiS4 | |
モータ軸換算イナーシャ | x10-3kg・m2 | 0.19 |
製品質量 | kg | 60 |
総減速比 | 1/36 | |
テーブル最高回転数 | min-1 | 83.3 |
(モータ: 3,000min-1時) | ||
割出精度(累積) | 秒 | 15 |
クランプ方式 | 空圧 | |
クランプトルク ( ) : 高クランプトルク仕様/空圧0.49MPa投入時 | N・m | 250(500) |
積載質量 | ||
・タテ置き時 ( ) : テールストック使用時 | kg | 100(200) |
・ヨコ置き時 | kg | 200 |
