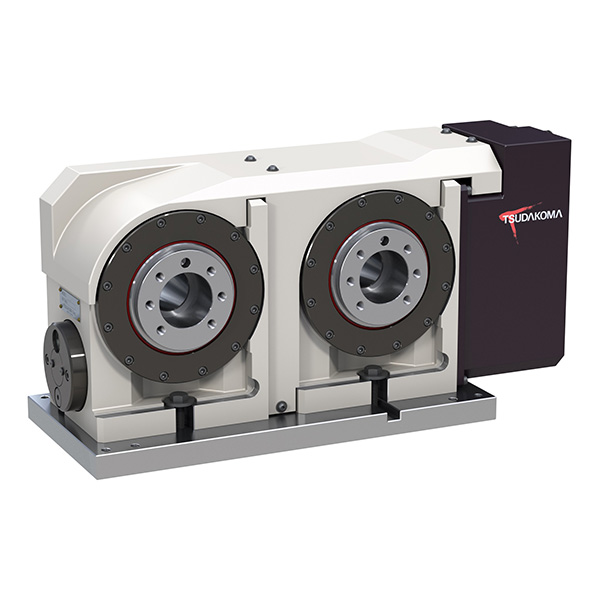

NC円テーブル

RWM-160R-2,PS

従来機のマルチスピンドルタイプのモデルチェンジ機。
小物部品の加工効率向上に貢献する。
オプションのコンパクトロータリージョイントを使用することで自動化にも対応可能。軸間距離は215mm、250mmの2パターンから選択可能。

特徴

  • スピンドルが2連のマルチスピンドルタイプ
  • 従来機比3倍のクランプトルク
  • 最高回転数も約2倍にアップ
  • 軸間距離は2パターン用意、展示機は215mm

用途

  • 量産部品加工用

仕様

仕様 単位 RWM-160R-2,PS
最高回転数 min-1 41.6
減速比   1/72
クランプトルク/空圧0.49MPa投入時 Nm 500
積載質量 kg/axis 100
製品質量 kg 105
センターハイト mm 160
軸間距離 mm 215
