ボールドライブNC傾斜円テーブル

TBS-160

最新テクノロジーのボールドライブに傾斜2軸タイプが加わりました。
5軸加工において最高のパフォーマンスを発揮し、生産性の向上に貢献します。

特徴

  • 高速割出
  • ノーバックラッシ、高剛性実現
  • 高伝達効率による省エネルギー
  • 経年劣化が極小
  • ハイレスポンスクランプ採用（新開発）
  • 省スペース

用途

  • 高精度部品加工
  • 5軸複合加工
  • スマートフォンなどの電子機器

仕様

仕様 単位 TBS-160
回転軸 傾斜軸
傾斜角度   -30° ～ +110°
スピンドル直径 mm Ø100
0° 時テーブル上面高さ mm 270
90° 時センターハイト mm 200
センター穴
・口元 mm Ø55H7
・貫通 mm Ø40
サーボモータ （FANUC時）   αiS4 αiS4
モータ軸換算イナーシャ x10-3kg・m2 0.15 0.16
製品質量 kg 160
総減速比   1/60 1/60
テーブル最高回転数 min-1 50 50
(モータ: 3,000min-1時)
割出精度（累積） 秒 20 -
傾斜角精度 0° ～ +90° 間 秒 - 30
クランプ方式   空圧
クランプトルク　　( ) : 高クランプトルク仕様/空圧 0.49MPa N・ｍ 250(500) 250(500)
積載質量 kg 40

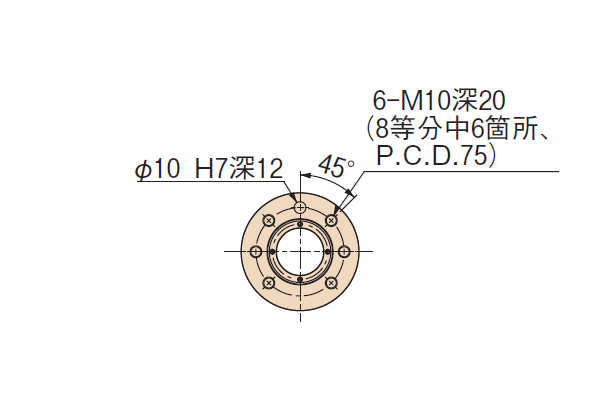

寸法図
