ダイレクトドライブモータ駆動薄型NC円テーブル

RDS-200 (SmartDD)

ハイスピードをはじめとするダイレクトドライブモーターの特性を活かしつつ、薄型で加工エリアを最大限に活かした加工が可能です。
生産性を必要とする自動車、コンピュータなどの部品加工用である小型マシニングセンタに最適な仕様です。

特徴

  • 最高回転数 300min-1
  • 総厚み164mm、圧倒的な薄型仕様
  • コンパクトロータリージョイント対応

用途

  • 小物部品量産加工
  • 小型マシニングセンタ向け

仕様

仕様 単位 RDS-200
スピンドル直径 mm ø83
センターハイト mm 160
センター穴
・口元 mm ø55H7
・貫通 mm ø45
サーボモータ   自社製
製品質量 kg 65
総減速比   1/1
テーブル最高回転数 min-1 300
割出精度（累積） 秒 20*
クランプ方式   空圧
クランプトルク/空圧0.49MPa投入時 N・m 600
積載質量 kg 100

*ピッチエラー補正時

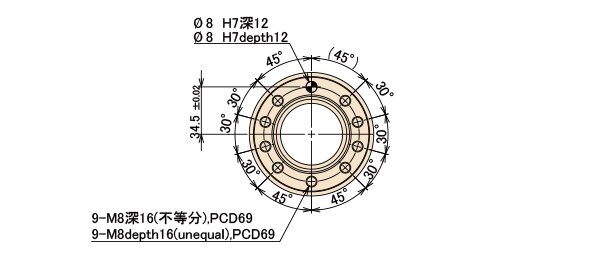

寸法図
