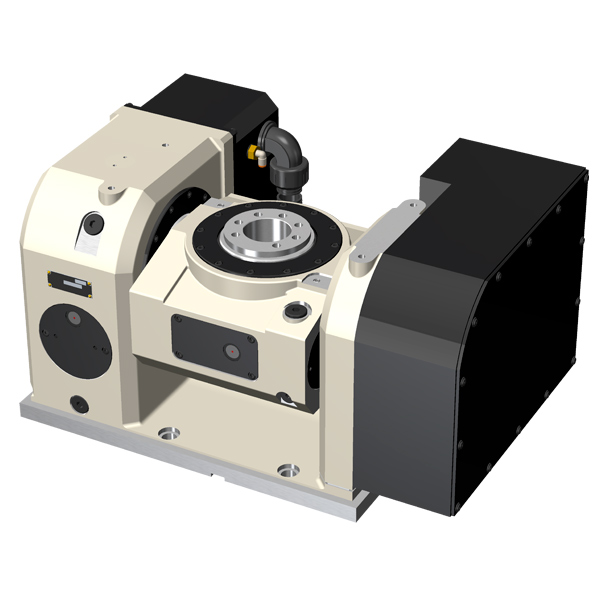

Tavola TILTING CNC con trasmissione a contatti sferici
Serie TBS (Ø160)
A seguito della serie RG, Tsudakoma introduce in esclusiva il modello TBS: la prima tavola TILTING con trasmissione a contatti sferici.
E' caratterizzata da assenza totale di gioco e bassa usura dei componenti interni nel tempo.
La possibilità di lavorare senza azionare il freno e l'alta rigidità garantita dal sistema BDS permette la riduzione dei tempi ciclo.
Caratteristiche
- Elevata velocità di indexaggio
- Nessun gioco, elevata rigidità
- Risparmio di energia grazie all'ottimizzazione del rendimento
- Minima usura dei componenti nel tempo
- Sistema di bloccaggio estremamente reattivo (nuovo progetto)
- Struttura compatta
Applicazioni
- Lavorazioni di particolari ad altissima precisione
- Lavorazioni di particolari complessi quali palette di turbine
- Lavorazioni complesse a 5 assi
- Lavorazioni di particolari e componenti elettronici

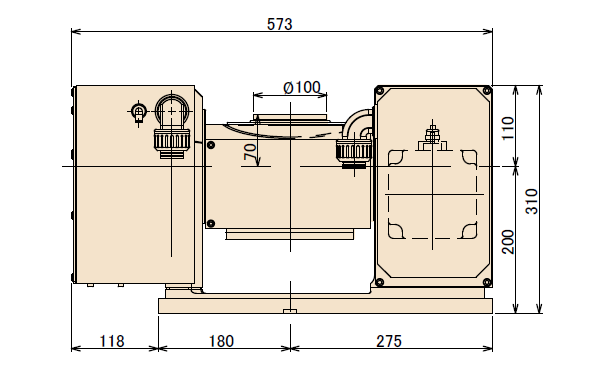

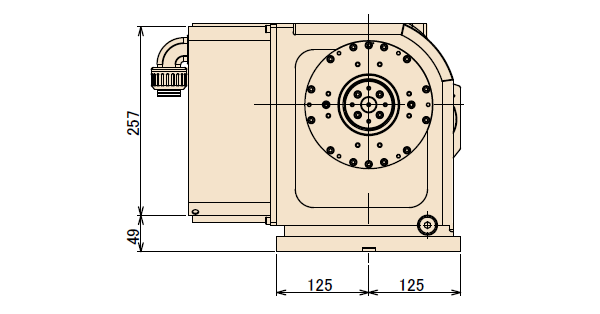

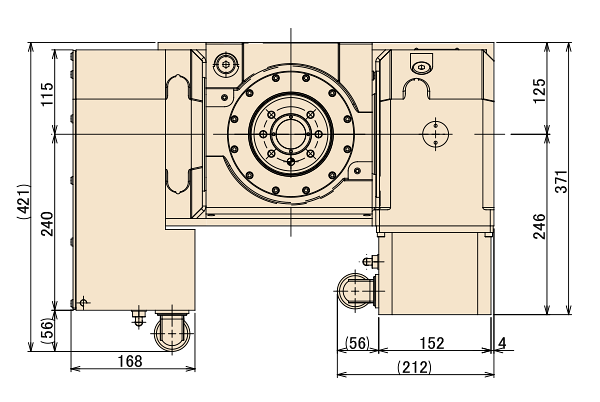

Specifiche tecniche
Specifiche tecniche | Unità: mm | TBS-160 | |
---|---|---|---|
Asse Rotante | Asse Tilting | ||
Campo di inclinazione | -30° to +110° | ||
Diametro attacco mandrino | Ø100 | ||
Altezza punte a 0° | 270 | ||
Altezza punte a 90° | 200 | ||

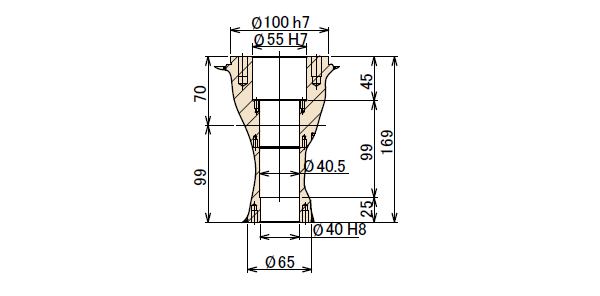

Passaggio barra | |||
・Naso mandrino | Ø55H7 | ||
・Foro passante | Ø40H8 | ||
Motore (in caso di Fanuc) | αiS2 | αiS4 | |
Conversione inerzia nell'albero motore | x10-3kg・m2 | 0.15 | 0.16 |
Peso netto | kg | 160 | |
Rapporto di riduzione | 1/60 | 1/60 | |
Tavola max. rpm | min-1 | 50 | 50 |
(Motore rpm: 3,000min-1) | |||
Precisione di posizionamento | arc sec | 20 | - |
Ripetibilità | arc sec | 4 | - |
Precisione di posizionamento asse tilting 0° a 90° | arc sec | - | 40 |
Ripetibilità asse tilting | arc sec | - | 4 |
Sistema di bloccaggio | Pneumatico | ||
Coppia di bloccaggio/pressione pneumatica 0.49MPa | N・m | 250 | 250 |
Carico di lavoro ammesso | 40 |
