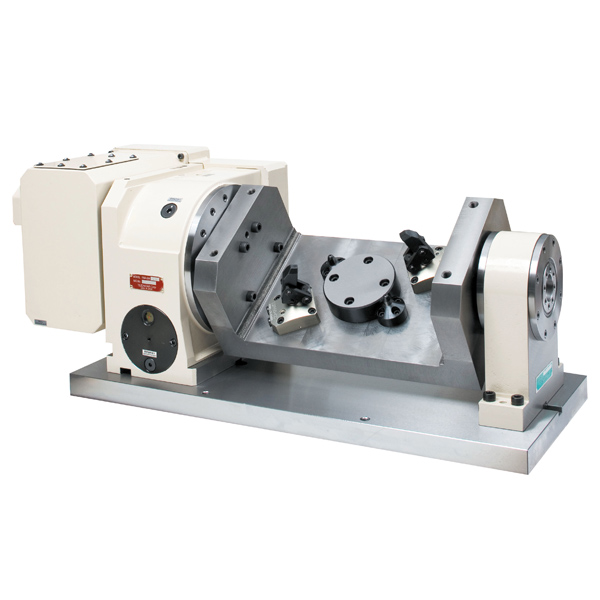

TAVOLA GIREVOLE CNC (con motore posteriore)
Serie RNA-B (φ250)
Uno dei modelli più utiizzati tra i divisori con motore posteriore.
Particolarmente indicata per essere installata su macchine compatte per ottimizzare l'area di lavoro.
Caratteristiche
- Rendimento elevato
- Gamma di accessori completa
- Sistema di bloccaggio estremamente reattivo (nuovo progetto)
Applicazioni
- Lavorazioni pesanti
- Lavorazioni di parti a forma complessa
Specifiche tecniche
Specifiche tecniche | Unità: mm | RNA-251R, B |
---|---|---|
Diametro attacco mandrino | ø140 | |
Diametro piatto con cave a "T" | ø250 (option) |
|
Altezza punte | 160 | |

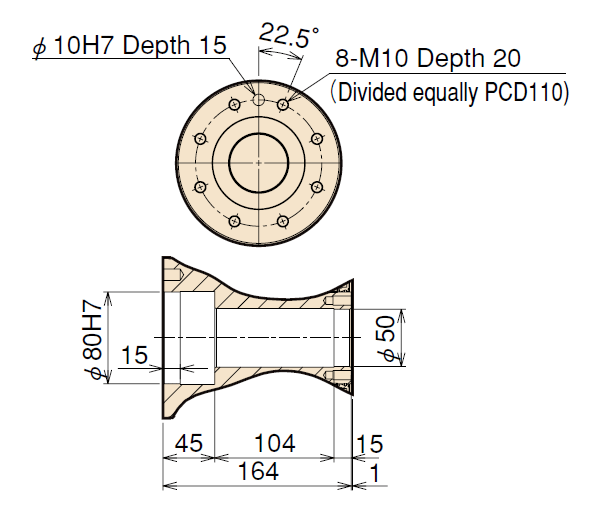

Passaggio barra | ||
・Imbocco naso mandrino | ø80H7 x 45 | |
・Foro Passante | ø50 | |
Larghezza cava a "T" del platorello | 12H8 | |
Dimensione Chiavetta Guida | 18H7 | |
Motore (in caso di FANUC) | αiF8 | |
Conversione inerzia nell'albero motore | x10-3kg・m2 | 0.97 |
Massa netta | kg | 95 |
Rapporto di riduzione | 1/90 | |
Tavola max. rpm | min-1 | 33.3 |
(Motore rpm: 3,000min-1) | ||
Precisione di posizionamento | arc sec | 20 |
Ripetibilità | arc sec | 4 |
Sistema di bloccaggio | Pneumatico | |
Coppia di bloccaggio (Nm)/con pressione 0.49MPa | N・m | 1000 |
Resistenza dell'accoppiamento dentato | Nm | 596 |
Carico di lavoro ammesso | ||
・In verticale ( ): con contropunta | kg | 125(250) |

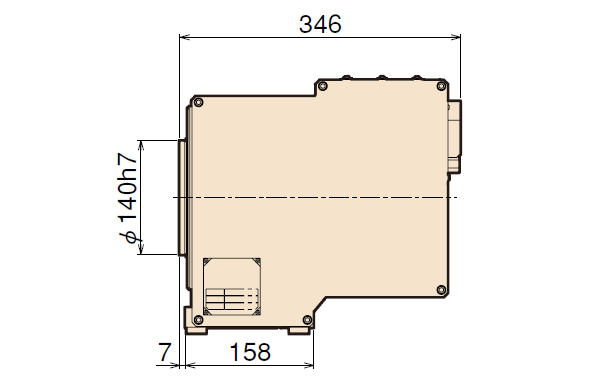

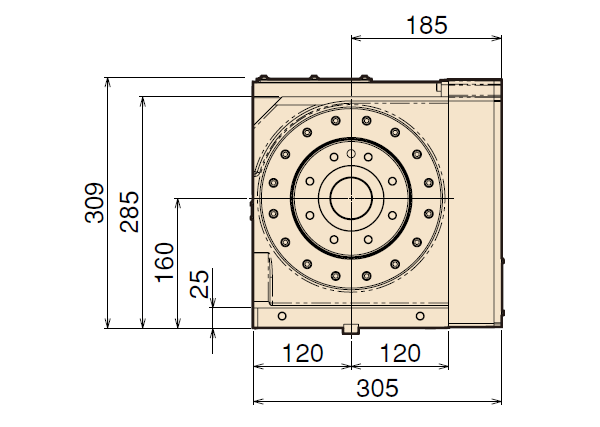

Dimensioni
* Ulteriori modelli disponibili: RNA-161R,B/201R,B/321,R,B. Per ulteriori informazioni:[ Specifiche tecniche ] [ Dimensioni ]
