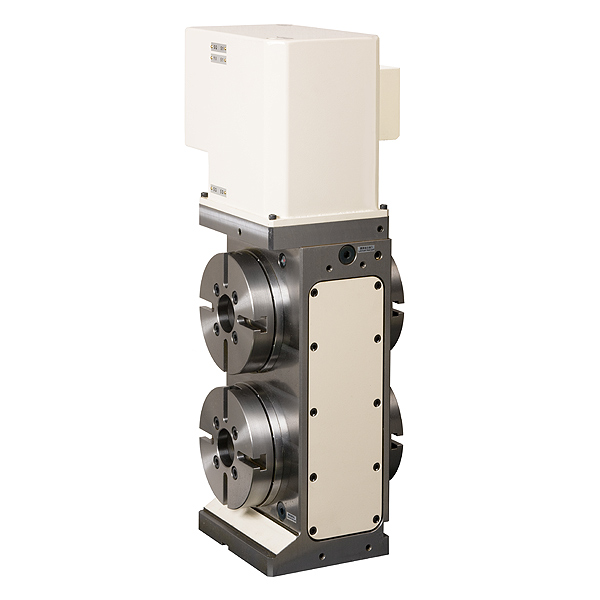

Tavola girevole CNC verticale a 2 mandrini
RT-147
RT-147 è stata progettata per l'utilizzo su centri di lavoro orizzontali. Per lavorazioni a doppio mandrino su entrambi i lati della tavola, può essere accessoriata con box connettori rotante (swivel box) per le connessioni elettriche. Questa serie è generalmente equipaggiata con giunti rotanti per l'utilizzo in alta produzione.
Caratteristiche
- Modello verticale a doppio mandrino
- Possibilità di lavorazioni a doppio mandrino su entrambi i lati della tavola.
- Possibilità di eseguire contemporaneamente più processi di lavoro.
Applicazioni
- Adatta per utilizzo su centri di lavoro orizzontali
- Adatta all'utilizzo in alta produzione.
Specifiche tecniche
Specifiche tecniche | Unità: mm | RT-147 |
---|---|---|
Diametro piatto tavola | ø160 | |
Altezza punte | 135/315 | |

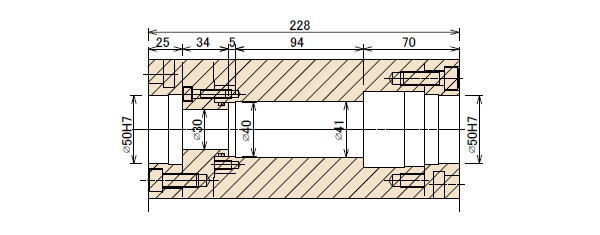

Passaggio barra | ||
・Naso mandrino | ø50H7 | |
・Foro passante | ø30 | |
Larghezza sede chiavette tavola | 12H8 | |
Dimensione chiavette di guida | 18h7 | |
Motore (in caso di FANUC) | αiF4 | |
Conversione inerzia nell'albero motore | x10-3kg・m2 | 0.247 |
Massa netta | kg | 80 |
Rapporto di riduzione | 1/90 | |
Tavola max. rpm | min-1 | 33.3 |
(Motor rpm: 3,000min-1) | ||
Precisione di posizionamento | arc sec | 45 |
Ripetibilità | arc sec | 8 |
Sistema di bloccaggio | Pneumatico | |
Coppia di bloccaggio/pressione pneumatica 0.49MPa | N・m | 156 |
Carico di lavoro ammesso | ||
・Posizionamento verticale | kg per axis | 75 |

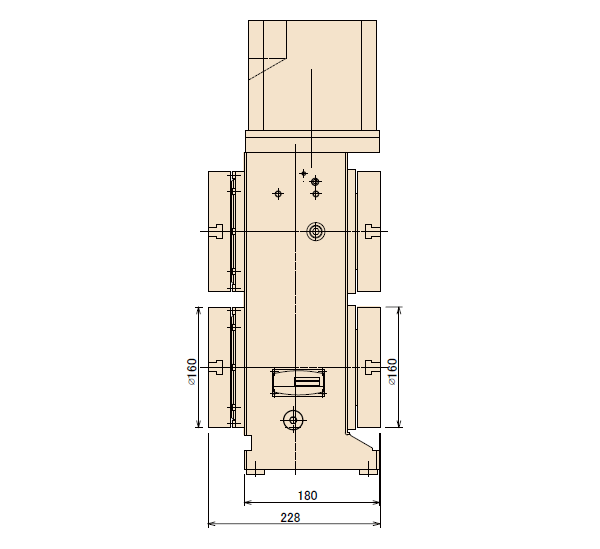

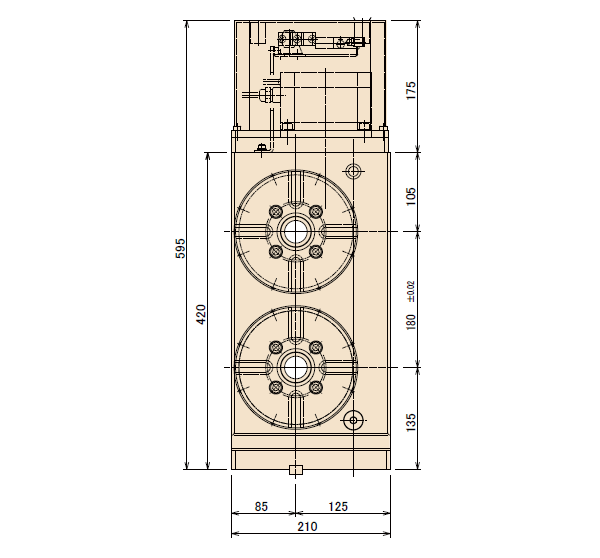

Dimensioni
*Disponibili altre dimensioni. Per maggiori dettagli, Vi preghiamo di contattarci.
