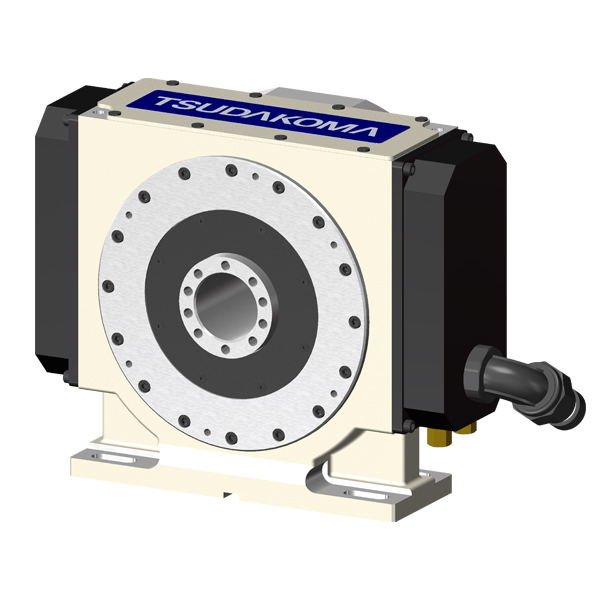

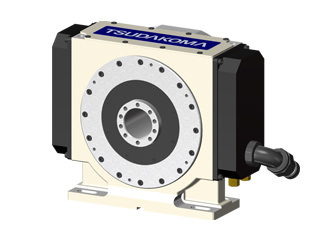

TAVOLA GIREVOLE CNC a trasmissione diretta
RDS-200 (Smart DD)
La nuova RSD-200 con uno spessore di soli 164 mm, aumenta considerevolmete il campo di lavoro.
Caratteristiche
- Massima velocità di rotazione 300min-1

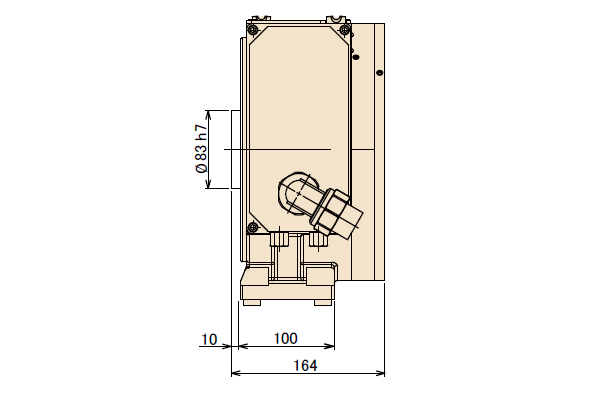

- Spessore di soli 164mm, ultra-slim e con un design innovativo
- L'unica tavola a tasmissione diretta con possibilità di essere retrofittata su qualsiasi macchina
- Compatibilità con la maggior parte dei CN
- Disponibile con giunto rotante integrato
Applicazioni
- Lavorazioni di particolari complessi di piccole dimensioni
- Adatta a centri di lavoro compatti
Specifiche tecniche
Specifiche tecniche | Unità: mm | RDS-200 |
---|---|---|
Diametro attacco mandrino | ø83 | |

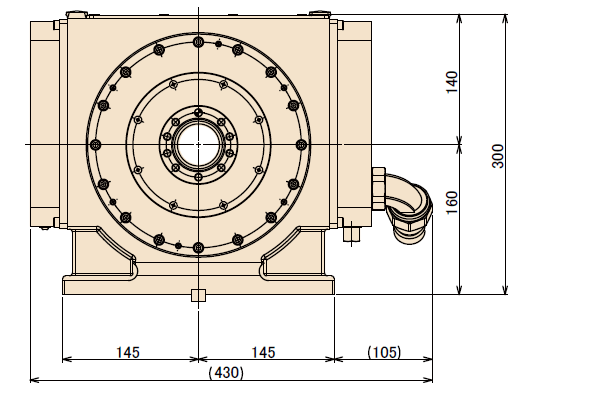

Altezza punte | 160 | |

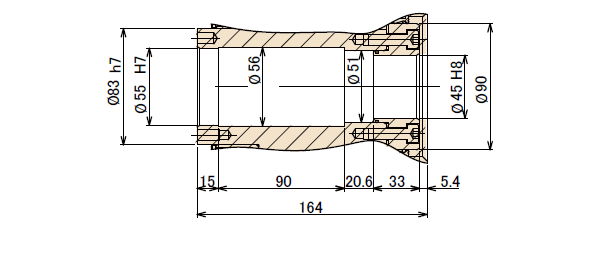

Passaggio barra | ||
・Dimensione naso mandrino | ø55H7 | |
・Foro passante | ø45 | |
Motore | Progetto Tsudakoma | |
Massa netta | kg | 65 |
Rapporto di riduzione | 1/1 | |
Tavola max. rpm | min-1 | 300 |
Precisine di posizionamento | arc sec | 20* |
Ripetibilità | arc sec | 4 |
Sistema di bloccaggio | Pneumatico | |
Coppia di bloccaggio (Nm)/con pressione 0.49MPa | N・m | 600 |
Carichi ammessi | 100 |
*Con correttore di posizione attivato (pitch error)
