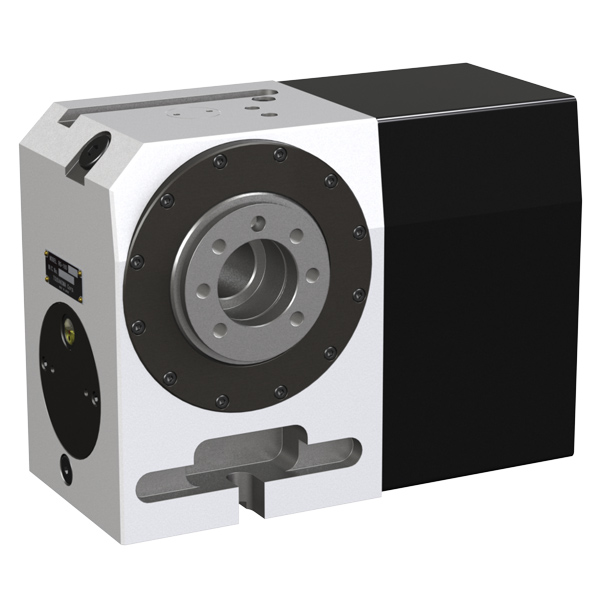

TAVOLA GIREVOLE CNC con trasmissione a contatti sferici
Serie RG (Ø160)
SERIE RG - L'innovativo sistema a conttati sferici sviluppato in esclusiva da Tsudakoma garantisce assenza di gioco e bassa usura dei componenti nel tempo.
La possibilità di lavorare senza azionare il freno e l'alta rigidità garantita dal sistema BDS permette la riduzione dei tempi ciclo.
L'alta rigidità del sistema BDS permette lavorazioni a freno sbloccato riducendo ulteriormente i tempi ciclo.
Caratteristiche
- Elevata velocità di indexaggio
- Nessun gioco, elevata rigidità
- Risparmio di energia grazie all'ottimizzazione del rendimento
- Minima usura dei componenti nel tempo
- Sistema di bloccaggio estremamente reattivo (nuovo progetto)
Applicazioni
- Lavorazione di particolari ad altissima precisione
- Lavorazione di particolari complessi quali palette di turbine
Specifiche tecniche
Specifiche tecniche | Unità: mm | RG-160R |
---|---|---|
Diametro attacco mandrino | Ø100 | |
Diametro piatto | Ø160 or Ø200 (option) |
|
Altezza Punte | 160 | |
Passaggio barra | ||
・Naso mandrino | Ø55H7 x 45 | |
・Foro passante | Ø40 | |
Larghezza sede chiavette tavola | 12H8 | |
Dimensione chiavette di guida | 14h7 | |
Motore (in caso di FANUC) | αiF4 | |
Conversione inerzia nell'albero motore | x10-3kg・m2 | 0.19 |
Massa netta | kg | 60 |
Rapporto di riduzione | 1/36 | |
Tavola max. rpm | min-1 | 83.3 |
(Motore rpm: 3,000min-1) | ||
Precisione di posizionamento | arc sec | 15 |
Ripetibilità | arc sec | 4 |
Sistema di bloccaggio | Pneumatico | |
Coppia di bloccaggio (Nm)/pressione pneumatica 0.49MPa | N・m | 500 |
Carico di lavoro ammesso | ||
・In verticale ( ): con contropunta | kg | 100(200) |
・In orizzontale | kg | 200 |

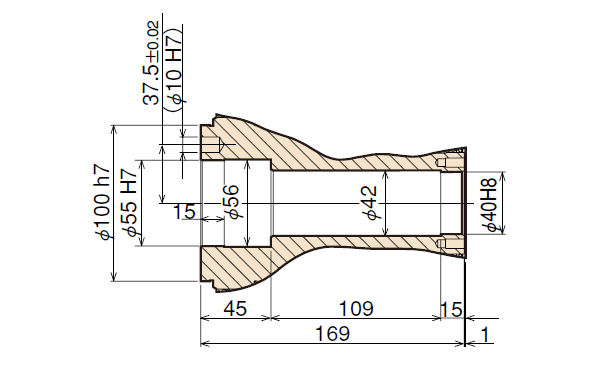

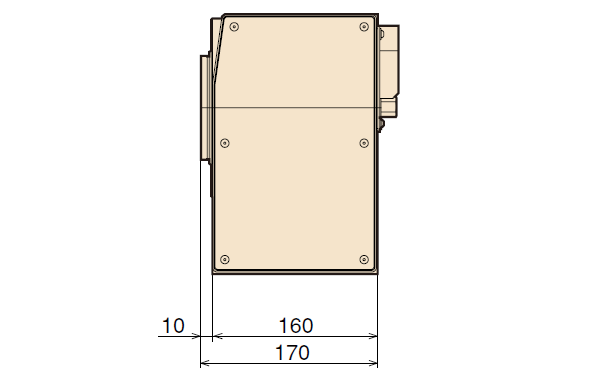

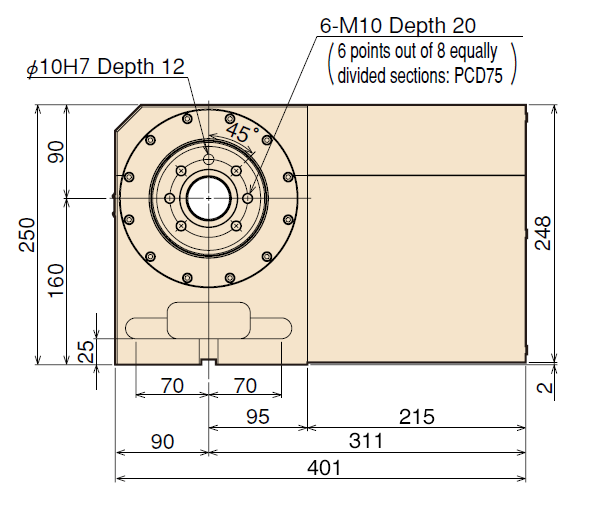

Dimensioni
Ulteriori modelli disponibili: RG-250/320. Per maggiori dettagli: [ Specifiche tecniche ] [ Dimensioni ]
