製品紹介 CR3300 レピアルーム

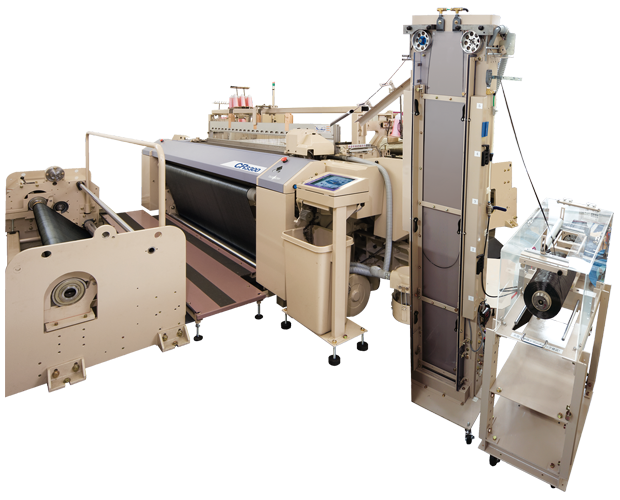

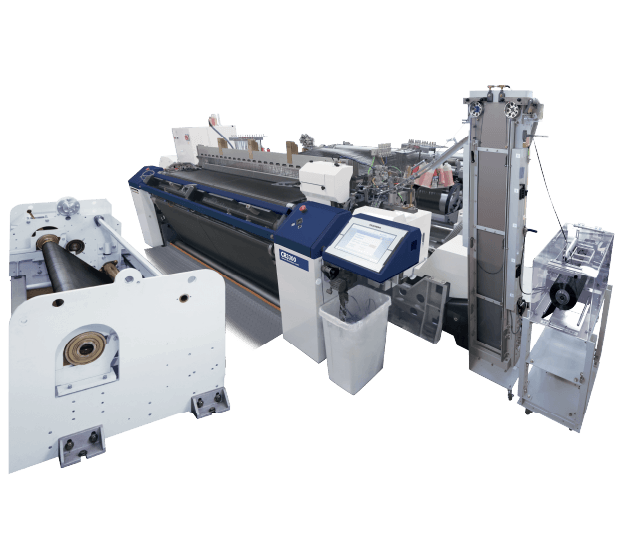

炭素繊維製織機

  • テンション台、織機、別巻取り装置まで一貫した炭素繊維製織機“CR3300”を開発しました。
  • 毛羽の発生を極力抑えた高品質な製織を実現します。
  • カーボンフライ環境での使用を考慮し、各電装部には防爆の対応を行う事で安全性に配慮しました。

レピアヘッド(片側レピア)

炭素繊維向けとして特別に開発したレピアヘッド。レピアバンドの保持ガイドが無いスレー走行方式を採用。津田駒独自のオフセット走行レピア。L型レピアヘッドは、24Kまでの極太糸に対応します。

ヨコ糸供給装置

フラットテープヤーン用ヨコ糸供給装置

別巻取装置

1軸
2軸

仕様

織機仕様 レピアルーム
ヨコ糸選択 1色
称呼巾 150 cm(称呼巾 -55 cm), 190 / 210 cm(称呼巾 -60 cm)
開口 積極カム 6枚型、積極ドビー 16枚型
原動 原動モータ:3.7kw超起動モータ
ヨコ入れ スレー走行方式、積極カム駆動方式、カーボンバンド
レピアクリーナ付
オサ打 両側積極カム駆動方式
送出 フィードロール電動積極送出
軽量型2本ロール
貯留装置(オプション) フラットテープヤーン用プールケース式
電気 防塵対応 (Naviボード、 制御ボックス、 ETU ・ ELOサーボモータ)
配線コネクタ接続方式コントロールボックス
テンションスタンド ダンサロール式
クリール(オプション) 回転取り方式、 各錘ブレーキ付
別巻取装置 (オプション) センター駆動方式、 布巻張力多段階制御
1軸 / 2軸 選択可能、 最大径φ400mm巻
