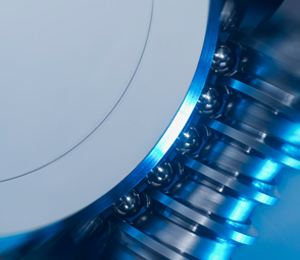

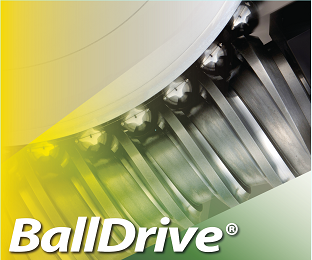

BallDrive®NC円テーブル

ツダコマオリジナルの次世代駆動機構『BallDrive®

BallDrive®による理想的な駆動により、クラス最高レベルの高精度・ノーバックラッシを実現
ノーバックラッシ・高速性・高剛性により軽負荷でのノークランプ加工が可能です。
クランプ・アンクランプ時間のゼロ化と当社従来比2倍以上の高速割出により
さらなるサイクルタイムの短縮が可能となり、生産性の向上に貢献いたします。

サイクルタイム短縮
ハイスピード
ノークランプ加工

省力
鋼球のころがりによる高効率な動力伝達

ノーバックラッシ
ガタのない高精度加工を実現

高剛性
強力クランプによる安定した位置決め加工

メンテナンスフリー
経年劣化が極小
初期精度を長期維持

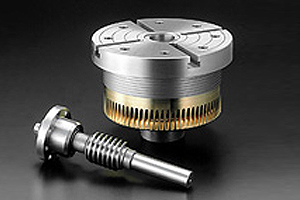

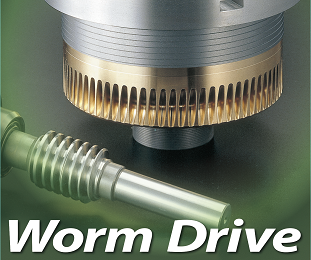

ウォームドライブNC円テーブル

「スムーズ」「パワー」「耐久性」を高次元でバランスさせた理想のギヤシステム

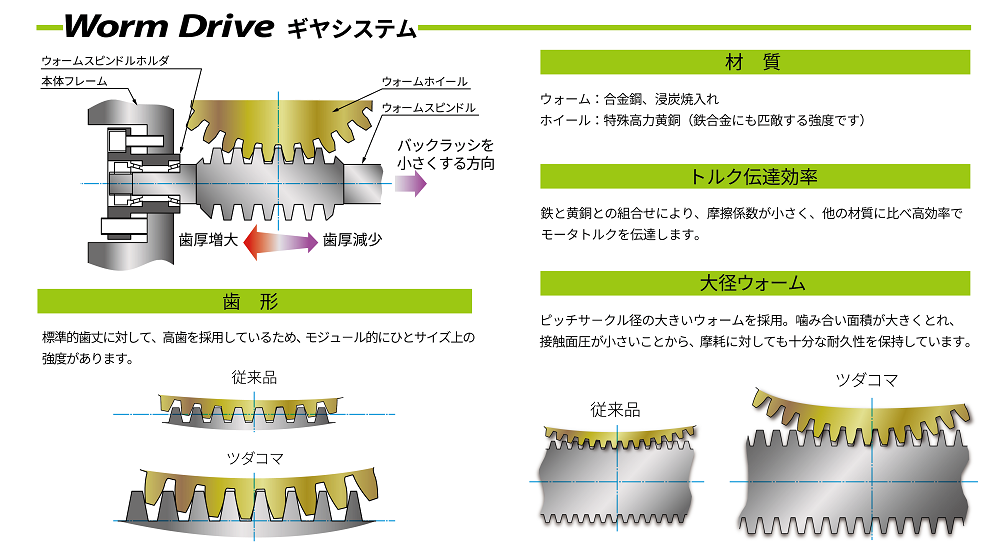

ツダコマ特殊高歯複リードウォームギヤ
ウォームスピンドルとウォームホイールの正逆回転のリ-ド量を異なる設定(モジュ-ルを変える)にしたギヤシステムです。これにより、ウォームスピンドルを軸方向に移動させ、噛み合い歯厚を連続的に変化させることができます。ウォームとホイールの正しい位置関係は保持されたままでバックラッシを調整できるため、理想的な噛み合いを維持できます。

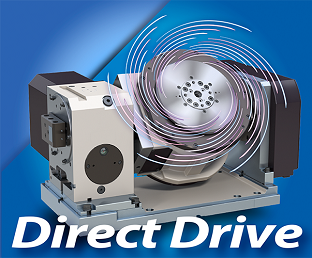

ダイレクトドライブNC円テーブル

高速割出・高精度加工を可能に!

  • 物理的な減速機構がなく、バックラッシがない
  • 経年劣化が少ない
  • 潤滑油不使用で、環境にやさしい
  • スリムな設計が可能

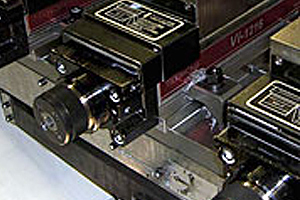

マシンバイス

ラクラク操作のメカ増力機構(Vi, Vis)

ハンドルの回転により、センターロッドが 移動。小ローラー、大ローラーを介して増幅された力が口金に伝わり、安定した強力な締付力が得られます。

もっと詳しく読む

Q&A

お客様に製品を長く快適に使用していただくためにツダコマは技術・サポート情報を提供しています。
ご購入後の使用方法や技術的な質問などを分かりやすくFAQ形式でまとめました。
一般的な目安となりますので、製品に関する細かいご質問やお急ぎの内容は下記フォームよりお問合せください。
