NC円テーブル

用語について

割出精度とは何ですか?

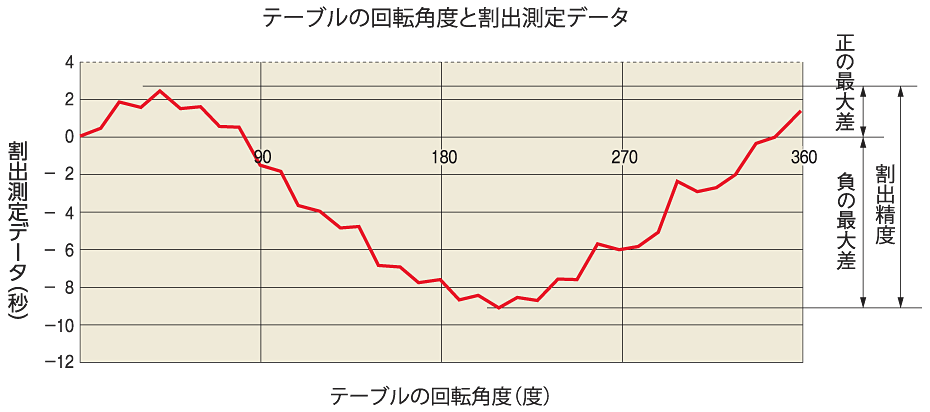

テーブルの1回転を、ウォームホイール歯数等分になるように順次割出測定し、理論的回転角度と測定値との差を求めます。割出精度は図に示した正の最大値と負の最大値(絶対値)の和になります。

クランプトルクとは何ですか?

クランプトルクとは、クランプ機構によるクランプトルクを示し、ウォーギヤによるセルフロックは含んでいません。カタログ値のクランプトルクは作動流体に定格圧力(油圧は3.5MPa、空圧は0.49MPa)を供給した時の値です。カタログ値以上に強いクランプトルクが必要な時は、供給圧力を最高使用圧力(油圧4.9MPa、空圧0.69MPa)まで変化させることにより、クランプトルクを比例的にアップすることができます。

ウォームギヤ強度とは何ですか?

テーブル回転数が1min-1の時のウォームホイールの許容切削トルクとします。
ウォームホイールの許容トルクは日本歯車工業会規格に準じて算出します。
